JYB/MW-D

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计工作原理

垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计特点：

斜开关可单独使用探头，也可配合控制装置使用 报警输出时间可调，控制装置中具有0－10秒的可调延时线路，可避免倾斜开关因瞬时倾斜引起误动作。 正常/报警位置可设定，控制装置中有一跳线，可将开关垂直或倾斜状态定为正常状态 坚固，抗腐蚀

安装简便

控制装置为印刷电路板结构

所有探头均配有安装附件

20-43倾斜开关控制器（进口） 20-38倾斜开关控制器（国产）

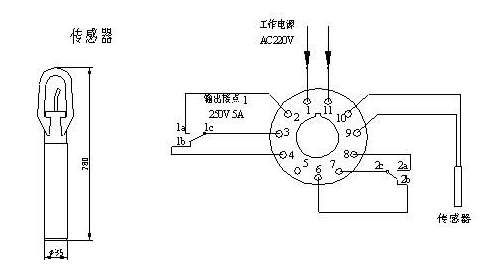

控制装置中有0～10秒的可调时间延迟，可避免倾斜开关探头因瞬间倾斜引起的误动作。控制装置中通过跳线选择竖直或倾斜作为正常状态。两个常开常闭触点用于外部报警或控制。

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计技术规格

电源：220 VAC ± 10%，47 － 62 Hz，10W

输出：一个DPDT触点，额定容量5Amp /220 VAC或5 Amp/28VDC非感性负载

时间延迟：0-10秒可调

跳线：允许将开关垂直或倾斜状态定为正常状态

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计应用范围：

溜槽或转接处堵塞探测

输送机皮带跑偏探测

翻车机卸料探头

用于皮带或振动给料机缺料或无料探测

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计产品介绍

倾斜开关、堵塞开关用于皮带和震动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用。偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤销后，倾斜开关恢复垂直状态，触点复又闭合。利用倾斜开关内触点开合的拜年话来判断设备的工作情况，以便及时采取措施，保护设备。

JYB/MW-D888腾博会倾斜开关堵煤检测装置料位计技术参数：

 标准型

 1、额定触点：24VDC-220vav/2a

 2、额定温度：-20-100°c（可以定制200°c）

 3、外壳材质：铸铁/不锈钢

 4、品牌：888腾博会

 5、探头长度：180mm

 6、探头总长：210mm

 7、尾部连接罗伟：m20*1.5*50

 8、产品重量：1.2kg
