GUC10

概述

1. 产品特点

GUC10矿用接近传感器是一种在井下机车信集闭系统中作为列车车轮定位和机车速度检测的传感器，它采用电感式感应原理制作。

2. 主要用途及适用范围

1) 主要用途

用于信集闭系统中列车计轴和机车速度检测。

2) 适用范围

a) 煤矿井下所有存在瓦斯或煤尘爆炸危险的场所；

b) 煤矿井下机车轨道上。

技术特性

1. 主要功能

传感器具有能能感应井下机车车轮是否经过的感应功能。

2. 主要技术指标

1) 工作电压：（15.0～18.5）VDC。

2) 工作电流：≤7.0mA。

3) 感应距离：10mm。

GUC10防爆接近开关|矿用本安型传感器采用磁感应控制，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。它适用于煤矿井下、井口及进风巷道无爆炸性气体混合物的环境中使用。该产品其结构简单，工作可靠、安装、使用、维护方便，可以作为安全门、摇台、推车机、*、道岔及罐笼位置等信号的传感器。用于检测固定在被测物体上的永磁体，感知位置接近情况。当被测永磁体或物体接近到开启要求距离（可定），输出开关信号或者指示灯亮，由于采用非接触式检测，具有高速、长寿，高可靠性；在潮湿腐蚀性环境中，或有可燃（爆）气体中，都能稳定工作的特征.

注1：防震-传感器内部采用环氧树脂封装，不惧怕剧烈震动。

注2：防拉脱-出线端采用防水接头不仅防水，而且可以防止导线受到意外较大拉力而不拉伤内部芯片。

主要技术指标

 (1) 接点工作电压：DC 24V（我公司别有交直流240V高电压、大电流产品）

(2) 接点工作电流：≤0.5A

(3) 控制距离：≤10mm

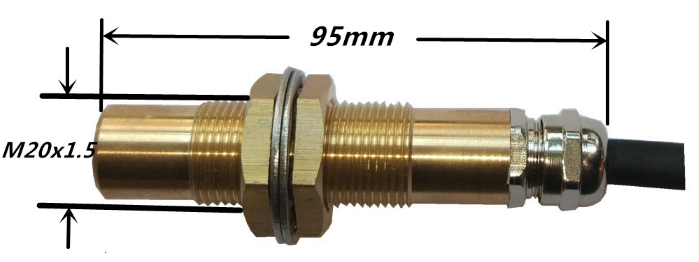

(4) 感应元件尺寸：φ20mm×95mm

(5) IP防护等级：IP68(防尘、防水，防爆、防震、防拉脱，可以潜水工作）。

工作原理

将磁性元件（动块）移动到距离感应元件（静块）100mm以内时感应元件内接点闭合，发出信号。由PLC实现其信号操车综合控制功能。

防爆磁是接近开关的一种，它是利用电磁工作原理，用先进的工艺制成的，是一种位置传感器。它能通过传感器与物体之间的位置关系变化，将非电量或电磁量转化为所希望的电信号 ，从而达到控制或测量的目的。磁性接近开关能以细小的开关体积达到*大的检测距离。它能检测磁性物体（一般为***磁铁），然后产生触发开关信号输出。 由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体（如铁）把磁场传送***距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作号。

常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

高温型：适合环境温度为-20℃~+180℃。

两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。
